Cách dùng lệnh Array trong CAD nhân bản đối tượng dễ dàng

Bạn đang muốn copy hay nhân bản nhanh đối tượng trong AutoCAD nhưng chưa biết cách thực hiện. Bài viết này sẽ tổng hợp và hướng dẫn cách dùng lệnh Array trong CAD nhân bản đối tượng dễ dàng

Cách dùng lệnh Array trong CAD nhân bản đối tượng dễ dàng

Cách dùng lệnh Array trong CAD nhân bản đối tượng dễ dàng

Xem thêm: Lệnh array trong cad 2017

I. Lệnh Array trong CAD là gì? Cách tạo lệnh Array trong CAD

1. Lệnh Array trong CAD là gì?

Lệnh Array là lệnh giúp tạo ra các bản sao của đối tượng được chọn và sắp xếp chúng trong một mô hình (mảng). Đối tượng ban đầu mà bạn muốn nhân bản, được gọi là các đối tượng nguồn.

Có ba loại array.

  • Rectangular Array: Tạo mảng hình chữ nhật.
  • Polar Array: Tạo mảng xoay quanh một trục.
  • Path Array: Tạo mảng dọc theo một đường dẫn.

2. Cách tạo lệnh Array trong CAD

Có 02 cách gọi lệnh Array trong Cad.

  • Từ bàn phím nhập lệnh AR (ARRAY) và nhấn phím Space hoặc Enter.
  • Click Home tab > Chọn Modify panel > Chọn Array.

Cách tạo lệnh Array trong CAD

Cách tạo lệnh Array trong CAD

II. Lệnh Rectangular Array trong CAD

1. Cách tạo lệnh Rectangular

Bước 1: Click chọn Home > Chọn Array > Chọn Rectangular Array.

Cách tạo lệnh Rectangular

Cách tạo lệnh Rectangular

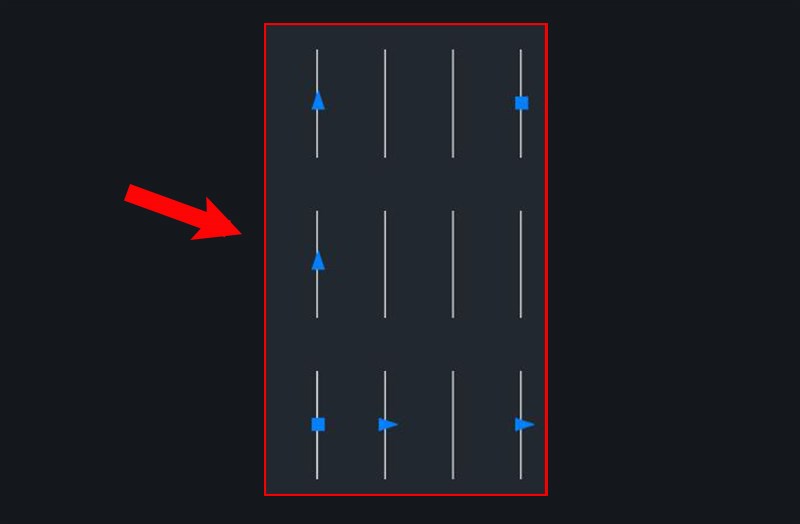

Bước 2: Chọn các đối tượng để Array > Ấn phím Space hoặc Enter. Một mảng hình chữ nhật mặc định được hiển thị.

Cách tạo lệnh Rectangular

Cách tạo lệnh Rectangular

Bước 3: Bạn có thể sửa đổi các giá trị trên Array context ribbon.

Xem thêm:  Resident Evil 2 - Thảm họa xác sống Raccoon | Game PC kinh dị

Cách tạo lệnh Rectangular

Cách tạo lệnh Rectangular

2. Cách thêm mảng trong Rectangular Array

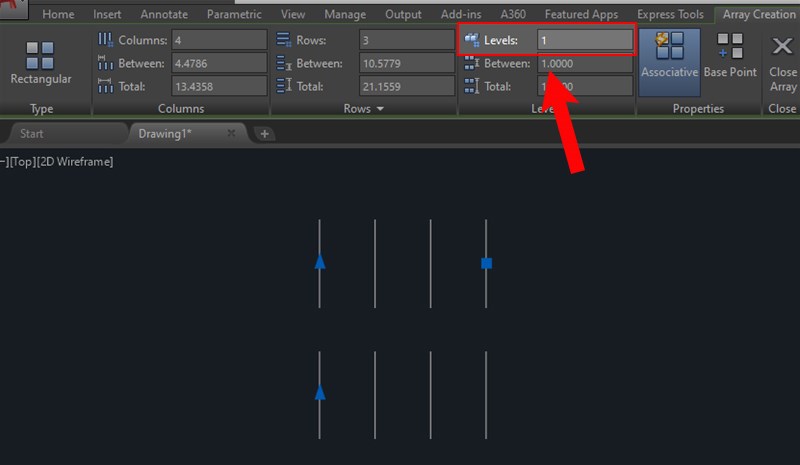

Trong bảng Array context ribbon ở bước 3 phía trên > Chọn Levels > Nhập số cấp độ mong muốn là được.

Cách thêm mảng trong Rectangular Array

Cách thêm mảng trong Rectangular Array

3. Cách chỉnh sửa số lượng item trong Rectangular Array đã tạo

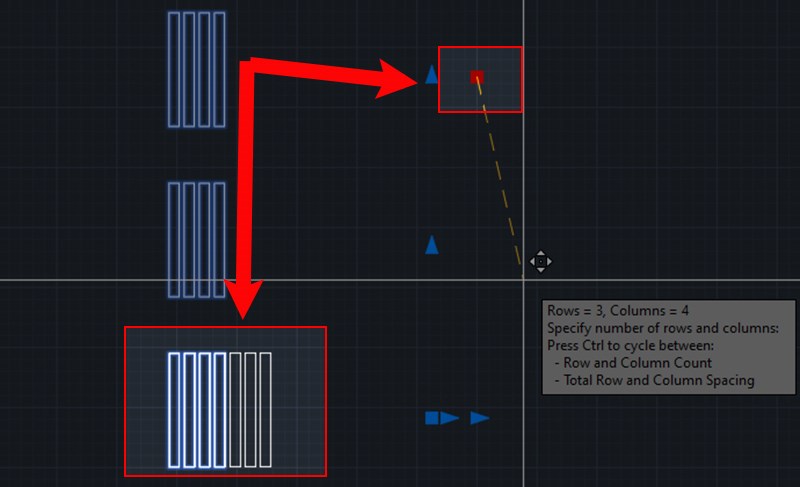

Để sửa đổi số lượng item trong một Rectangular Array bạn kéo một grip ở trên cùng bên trái hoặc dưới cùng bên phải để tăng hoặc giảm số lượng hàng hoặc cột.

Cách chỉnh sửa số lượng item trong Rectangular Array đã tạo

Cách chỉnh sửa số lượng item trong Rectangular Array đã tạo

III. Lệnh Path Array trong AutoCAD

1. Cách tạo một mảng Path Array

Cách dễ nhất để tạo lệnh Array trong CAD dưới dạng Path Array là tạo chúng và sau đó sử dụng các công cụ trên tab contextual ribbon hoặc Properties palette để điều chỉnh.

Bước 1: Click Home tab > Chọn Array > Chọn Path Array.

Cách tạo một mảng Path Array

Cách tạo một mảng Path Array

Bước 2: Chọn các đối tượng để Array > Ấn phím Space hoặc Enter.

Cách tạo một mảng Path Array

Cách tạo một mảng Path Array

Bước 3: Chọn đối tượng trung gian để chỉ định phương thức phân phối các đối tượng dọc theo đường dẫn và nhấn phím Space.

Cách tạo một mảng Path Array

Cách tạo một mảng Path Array

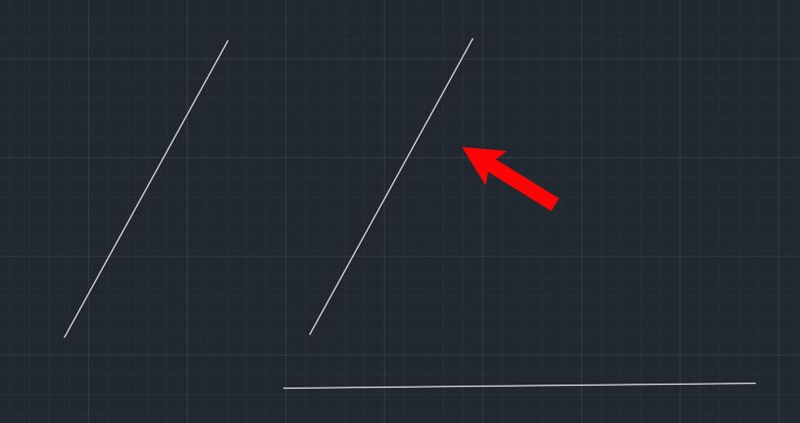

Bước 4: Kết quả. Đối tượng đã được nhân bản thêm.

Đọc thêm: 6 Mẫu báo cáo tổng kết cuối năm 2022

Kết quả.

Kết quả

2. Để chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

Bước 1: Quét chọn item trong mảng vừa khởi tạo ở trên.

Cách chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

Cách chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

Bước 2: Trong bảng Array context ribbon > Thay đổi khoảng cách mong muốn ở mục Between.

Cách chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

Cách chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

3. Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn (cửa sổ thuộc tính)

Sử dụng phương pháp này nếu Path Array thuộc dạng associative và cửa sổ thuộc tính Properties window được hiển thị.

Xem thêm:  TOP 7 app học tiếng Đài Loan miễn phí, tốt nhất, hiệu quả nhất

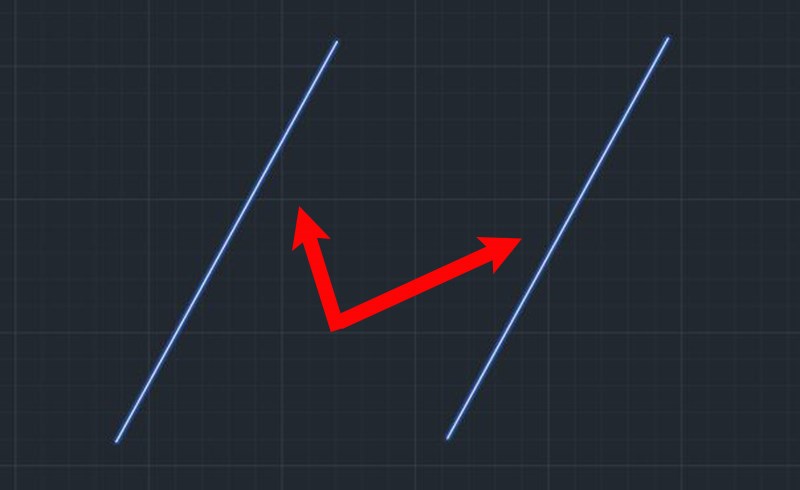

Bước 1: Quét chọn item trong mảng vừa khởi tạo ở trên và Ấn tổ hợp phím Ctrl + 1 để hiển thị cửa sổ thuộc tính Properties.

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn

Bước 2: Bên dưới mục Misc đảm bảo Phương thức đang được cài là Measure.

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn

4. Chuyển đổi đối tượng căn chỉnh trên Path Array

Sử dụng phương pháp này nếu Path Array thuộc dạng associative và ribbon được hiển thị. Tùy chọn này xác định xem các item được sắp xếp song song với nhau hay theo sự liên kết của đường dẫn.

Bước 1: Quét chọn item trong mảng vừa khởi tạo ở trên.

Chuyển đổi đối tượng căn chỉnh trên Path Array

Chuyển đổi đối tượng căn chỉnh trên Path Array

Bước 2: Chọn Align Items ở mục Properties.

Chuyển đổi đối tượng căn chỉnh trên Path Array

Chuyển đổi đối tượng căn chỉnh trên Path Array

5. Điều chỉnh khoảng cách giữa các item trong một Path Array

Bước 1: Quét chọn item trong mảng vừa khởi tạo ở trên.

Điều chỉnh khoảng cách giữa các item trong một Path Array

Điều chỉnh khoảng cách giữa các item trong một Path Array

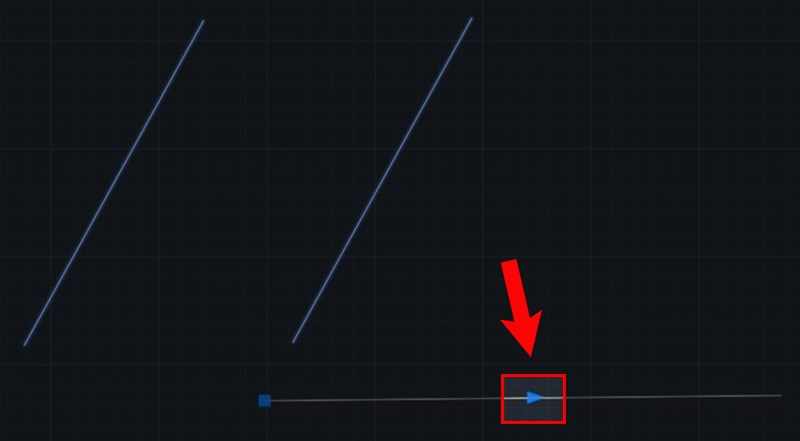

Bước 2: Click chọn dấu mũi tên trên đối tượng trung gian.

Điều chỉnh khoảng cách giữa các item trong một Path Array

Điều chỉnh khoảng cách giữa các item trong một Path Array

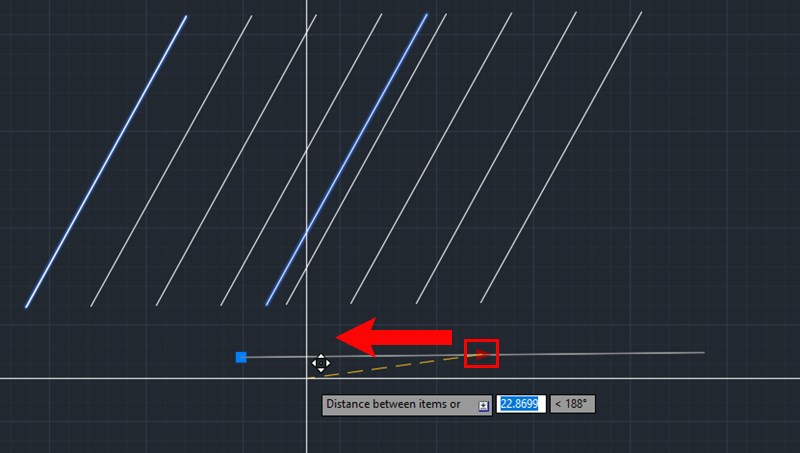

Bước 3: Di chuyển con trỏ dọc theo đường dẫn để tăng hoặc giảm khoảng cách giữa các mục và sau đó click Yes.

Điều chỉnh khoảng cách giữa các item trong một Path Array

Điều chỉnh khoảng cách giữa các item trong một Path Array

IV. Lệnh Polar Array trong CAD

1. Tạo một Polar Array

Bước 1: Click Home tab > Chọn Array > Chọn Polar Array.

Cách tạo một Polar Array

Cách tạo một Polar Array

Đọc thêm: Bỏ túi 5 ứng dụng &quotdọn rác&quot hiệu quả cho điện thoại Android 2021

Bước 2: Chọn đối tượng muốn Array > Ấn phím Space và chỉ định một điểm trung tâm.

Xem thêm:  Cách tải và chơi Sausage Man trên máy tính, PC đơn giản

Cách tạo một Polar Array

Cách tạo một Polar Array

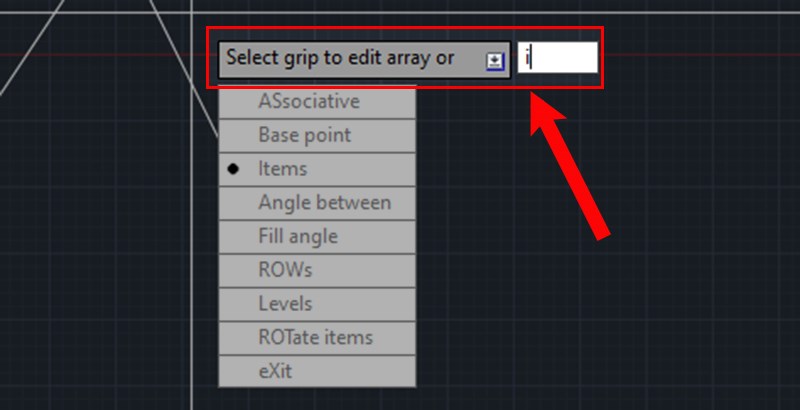

Bước 3: Sau khi chọn điểm trung tâm lệnh Array tự động hiển thị các đối tượng đều nhau. Nếu muốn thay đổi bạn nhập I (Items) và ấn phím Space.

Cách tạo một Polar Array

Cách tạo một Polar Array

Bước 4: Nhập số lượng đối tượng muốn Array.

Cách tạo một Polar Array

Cách tạo một Polar Array

Bước 5: Nhập A (Angle) > Ấn phím Space để nhập góc.

Cách tạo một Polar Array

Cách tạo một Polar Array

Bước 6: Nhập giá trị góc tọa độ muốn tạo. Bạn cũng có thể kéo grip mũi tên để điều chỉnh góc fill.

Cách tạo một Polar Array

Cách tạo một Polar Array

Bước 7: Kết quả.

Kết quả.

Kết quả.

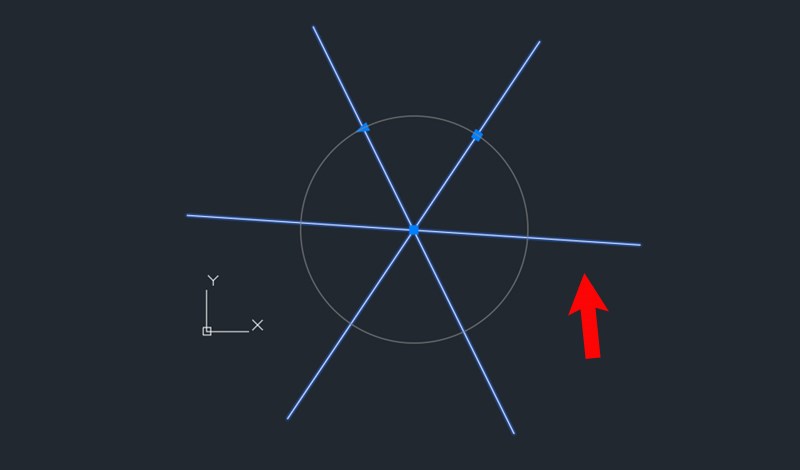

2. Chuyển đổi Xoay đối tượng trên Polar Array

Bước 1: Quét chọn đối tượng (mảng) Array.

Chuyển đổi Xoay đối tượng trên Polar Array

Chuyển đổi Xoay đối tượng trên Polar Array

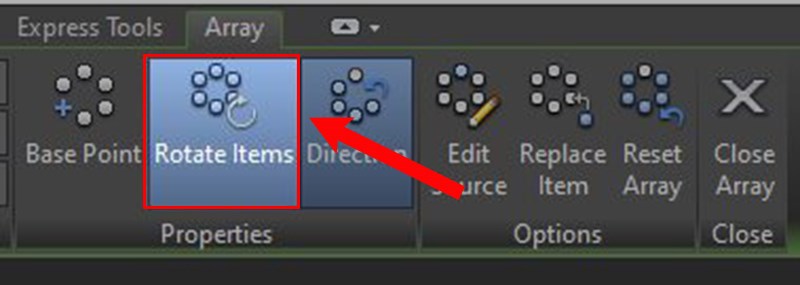

Bước 2: Chọn Rotate Items trong mục Properties.

Chuyển đổi Xoay đối tượng trên Polar Array

Chuyển đổi Xoay đối tượng trên Polar Array

3. Sửa đổi góc giữa các item trong một Polar Array

Bước 1: Quét chọn đối tượng (mảng) Array.

Sửa đổi góc giữa các item trong một Polar Array

Sửa đổi góc giữa các item trong một Polar Array

Bước 2: Click chọn dấu mũi tên trên đối tượng.

Sửa đổi góc giữa các item trong một Polar Array

Sửa đổi góc giữa các item trong một Polar Array

Bước 3: Di chuyển con trỏ để tăng hoặc giảm góc giữa các item và sau đó click Yes.

Sửa đổi góc giữa các item trong một Polar Array

Sửa đổi góc giữa các item trong một Polar Array

Trên đây là bài viết về Cách dùng lệnh Array trong CAD nhân bản đối tượng dễ dàng. Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé!
